비례 전자 압력 조절기 작동 원리

당사의 전자 제어 압력 조절기는 두 개의 솔레노이드 밸브, 내부 압력 변환기 및 전자 제어 장치로 구성된 완전한 폐쇄 루프 서보 시스템입니다. 아날로그 신호를 기반으로 두 개의 솔레노이드 밸브로 압력을 제어하여 정확한 압력을 유지합니다. 한 밸브는 흡입구 제어 기능을 하고 다른 밸브는 배기 기능을 합니다. 압력 출력은 전자 제어 장치에 피드백 신호를 제공하는 내부 또는 외부 피드백 압력 변환기에 의해 측정됩니다.

조정기 선택:

저압 비례 레귤레이터(0-8bar)

저압 비례 압력 조절기는 다음과 같이 분류될 수 있습니다.

1. 저유량
2. 고유량
3. 경제형

저유량 버전은 작은 폐쇄 공간에서 공기 압력을 조절하는 데 이상적이며 응용 분야에는 미니 실린더 및 미세유체공학이 포함됩니다.

고유량 버전은 더 큰 용량의 용기에서 동적 공정 조건이나 압력 조절에 적합합니다.

경제적인 유형은 0.5% FS의 정확도를 가지며 동적 공정에도 적합하며 레이저 절단기의 저압 제어에 적합합니다.

저압 고유량 비례 레귤레이터(0-8bar)

중압 비례 레귤레이터(0-30bar)

시리즈 QKL-B1S 고압 저유량 전자 공압식 압력 조절기는 최대 30bar(435psi)의 압력 제어, 34bar(500psi)의 최대 입구 압력을 허용합니다. 압력 강하 없이 정적 또는 동적 흐름 조건 모두에서 작동합니다.

분해능은 최대 5mV에 이릅니다. 0-10V, 4-20mA 또는 RS485 신호를 사용합니다. 시리즈 QKL-B3H I/P 변환기는 최대 유속이 3000L/min(106scfm)인 고압 고유량 버전을 제공합니다. 빠른 응답 시간에 저압에 도달할 수 있습니다. 압력 출력을 모니터링하기 위한 피드백 신호를 제공합니다. 압력 범위를 맞춤 설정할 수 있습니다. 맞춤 설정을 위해서는 공장에 문의하세요.

고속비례조정기

고유량 및 고속 비례 레귤레이터

고압 비례 레귤레이터/컨트롤러(0-70bar)

KAOLU 의 70bar(1015psi) 전자 공기 압력 조절기는 0~70bar의 공압을 정밀 전자 제어합니다. 최대 140L/min의 유량으로 정적 및 동적 조건 모두에서 사용할 수 있습니다.

이 I/P 변환기 시리즈는 최대 0.01% FS의 정확도에 도달할 수 있습니다. 0-10V 또는 4-20mA 신호를 사용하고 0-10V 또는 4-20mA의 피드백 신호를 제공합니다. 최대 압력 범위를 사용자 정의할 수 있으며, 사용자 정의에 대해서는 공장에 문의하십시오. GX 시리즈 압력 제어 밸브를 교체하는 데 자주 사용됩니다.

전자진공조절기 (0~ -101kpa)

QKL-B3V 전자 진공 조절기

사용자가 아날로그 또는 디지털 제어 신호를 통해 진공 수준을 조절할 수 있습니다. 레귤레이터는 자체 완화 기능을 갖추고 있습니다. 즉, 목표 진공 수준에 도달하기 위해 과도한 공기를 배출합니다. 모니터 출력은 아날로그 출력 또는 스위치 출력으로 제공됩니다.
QKL-B3V는 IP65 상당입니다.
진공 설정 압력: 0 ~ -14psi
전원 전압: 24VDC±10%
커넥터: M12
선형성: ± 0.5% FS
히스테리시스: ± 0.3% FS
반복성: ± 0.3% FS
감도: ±0.3% FS
인클로저 등급: IP65
흐름율: 250~600 L/min
포트: G 1/4"

초고해상도 비례압력 레귤레이터

전자 압력 조절기는 산업 자동화 및 공정 라인에서 공기 압력을 디지털 방식으로 조절하는 데 이상적인 솔루션입니다.

QKL 고해상도는 다양한 반도체 제조 응용 분야와 같이 압력의 미세 조정이 필요한 경우 초고해상도를 제공합니다.

압력 제어 유량 제어기(비방출)

증기, 물 비례 압력 조절기

이 비례 압력 레귤레이터는 비율 릴레이 볼륨 부스터에 파일럿 압력을 제공합니다.

다이어프램 상단의 파일럿 압력을 제어함으로써 볼륨 부스터의 출력 압력을 제어할 수 있습니다.

볼륨 부스터를 통한 고유량(0-10bar)

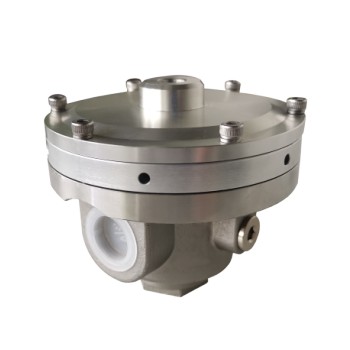

QKL-B1T + Type600 볼륨 부스터

분해능 최대 0.01psig, 유량 최대 4200L/min.

초정밀 장비나 대유량 동압 조절이 필요한 장소에 사용하기에 적합합니다. QKL-B1T 전자 압력 조절기는 아날로그 또는 디지털 신호로 제어하여 공기 압력을 동적이고 신속하게 조절할 수 있습니다. 돔이 장착된 볼륨 부스터나 압력 부스터에 파일럿 압력을 제공하는 데 적합합니다.

Type 600은 고해상도, 고유량 부스터입니다. 출력 압력은 파일럿 전자 압력 조절기에 의해 조절됩니다.

흐름은 다른 비율로 증폭될 수 있습니다. 전자식 압력 조절기와 볼륨 부스터의 조합은 높은 유량과 높은 분해능의 압력 제어가 필요한 요구 사항을 충족합니다.

전자 압력 조절기(0-70bar)

공기압 비율 조절기(0-103bar)

KAOLU 의 고해상도 전자식 압력조절기는 설정압력의 최대 40배까지 압력을 출력할 수 있습니다. 0~5bar(0~72.5psig) 사이의 압력 설정을 통해 사용자는 출력 압력을 최대 100bar(1450psig) 또는 최대 210bar(3000psig)까지 조정할 수 있습니다.

당사 비율 조절기의 강력한 특징은 반복성과 정확성을 희생하지 않고 최대 0.3bar(5psig)의 분해능/감도를 관리할 수 있다는 것입니다. 이는 최대 1:420의 턴다운 비율을 의미합니다.

또한 당사의 공기압 비율 조절기는 공기의 압력을 제어할 수 있을 뿐만 아니라 새로 개발된 비율 조절기는 물, 증기 등 다양한 유체도 조절합니다.

듀얼 및 트리플 솔레노이드 밸브

전자식 디지털 압력 스위치 센서

듀얼 루프 압력 컨트롤러

피팅 유형 필터

제품 설명

낮은 흐름전자 압력 조절기(전기 공기압 조절기)는 언제든지 정확한 압력 변화와 압력 값을 모니터링해야 하는 산업에 적합합니다. 더욱이 B3-1A의 전자제어 압력조절기 가격은 사용자가 부담 없이 구입할 수 있을 정도로 경제적이다. 전자 가스 조절기에서도 마찬가지입니다. 이는 엄청난 품질의 공기 압력에 저항할 수 있는 능력을 갖춘 디지털 공기 조절기입니다. 이상으로,전자 압력 조절기(전자 비례 공기 조절기) Arduino는 디지털 시대에 전자 기계에 더 쉽게 접근할 수 있도록 특별히 설계된 오픈 소스 전자 플랫폼입니다. 디지털 공기압 조절기는 현재 출력 압력 값을 디지털 방식으로 판독하여 사용자를 용이하게 합니다. 또 다른 유용한 기능은 사용자가 작동을 위해 기계 장치에 할당된 압력의 양을 측정할 수 있는 디지털 압력 게이지가 있는 공기 흐름 조절기입니다.

3가지 입력 신호 선택 가능: 0-10VDC, 4-20mA 또는 RS485 Modbus. 모니터 신호는 1-5V, 0-10V 또는 4-20mA 중에서 선택할 수 있습니다. 당사의 특수 설계는 유니바디 설계의 고압 및 고유량 성능 전자 공기 압력 조절기를 제공합니다.

높은 공압 유량이 필요한 응용 분야의 경우 하류 흐름을 증폭시키기 위한 공기 파일럿 볼륨 부스터 옵션을 제공합니다. 외부 압력 변환기가 필요한 응용 분야의 경우 폐쇄 루프 제어를 위해 압력 조절기를 외부 센서에 연결하는 옵션도 있습니다. 당사의 모든 전자 공압 레귤레이터는 ISO13485 품질 시스템으로 CE, SGS, RoHS 인증을 받았습니다. 용도: 레이저 절단, 리크 테스터, 장력 제어, 페트병 성형기, 다단계 압력 제어 등

전자 압력 레귤레이터의 응용

스프레이/페인팅

공기 부는

누출 테스트

채우는 압력

인공심장

레이저 절단

FAQ 세션 – 비례 전자/디지털 압력 레귤레이터

비례 압력 조절기, 전자식 압력 조절기, 전기 공압식 압력 조절기 전자식, I/P 변환기, 디지털 압력 조절기, 디지털 압력 게이지가 있는 공기 흐름 조절기의 차이점은 무엇입니까?
이름만 다르고 같은 제품입니다.
디지털 압력 조절기는 어디에 사용됩니까? 디지털 압력 조절기는 일반적으로 레이저 절단, 플라스틱 블로우 성형기, 장력 제어 장비, 타이어 제조 기계 등에 사용됩니다.
압력 조절기는 먼지에 강합니까?
아니요, 먼지 입자에 대한 저항력이 없습니다. 건조하고 깨끗한 공기와 5μm 미만의 필터를 사용하십시오.
장착 방향에 제한이 있나요?
전자 제어식 압력 조절기 Arduino는 기계 장치를 작동하도록 특별히 설계되었습니다. 장착 방향에는 제한이 없습니다. 그러나 환경적인 물방울, 오일, 용접 슬래그로부터 레귤레이터를 보호하십시오.

기술 자료

비례 압력 조절기는 어떻게 작동합니까?

비례 압력 조절기는 기계식 수동 조절기에 비해 많은 장점을 가지고 있습니다. 수동 조절기는 일정한 상류 유량으로 하류 압력을 가장 효과적으로 유지합니다. 그러나 업스트림 흐름과 압력은 대부분의 응용 분야에서 종종 변동됩니다. 펌프와 압축기는 펄스를 전달하며 압력은 수요에 따라 변동됩니다. 기계식 압력 조절기가 정확도가 부족하거나 충분히 빠르게 반응하지 못하는 경우 결과적으로 압력 출력이 고르지 않게 됩니다. 이 간단한 장치는 정확성이 그다지 중요하지 않을 때 충분할 수 있습니다. 그러나 디지털 압력 조절기는 제어 신호와 피드백 신호를 활용하여 폐쇄 루프 압력 제어를 생성함으로써 더 나은 정확도와 안정적인 출력 압력을 제공합니다.

레귤레이터의 사용

전자 압력 조절기(전기 공기 조절기)는 조절기로 들어오는 압력에 변동이 있더라도 가압 시스템 내에서 일정한 출력 압력을 유지합니다. 기계식 압력 조절기는 일반적으로 손으로만 조정할 수 있으므로 디지털화된 프로세스 환경에서 유용성이 제한됩니다. 디지털 제어 시스템이 있는 전자 가스 압력 조절기를 사용하는 경우 제어 신호를 약간 조정하여 정확한 출력 압력을 제어할 수 있습니다. 내부 압력 변환기는 폐쇄 루프 제어 장치를 생성하고 현재 출력 압력의 피드백 전압을 제공합니다. 전자 조절기에서 이 피드백 신호를 판독함으로써 제어 시스템은 실시간 조정을 수행하여 가장 까다로운 응용 분야에서 일관된 압력 조절을 크게 향상시킬 수 있습니다.

작업 과정:

전자 압력 조절기(자동 공기압 조절기)는 수동 조절기에 비해 크게 개선되었습니다. 그들은 더 나은 제어를 가능하게 하는 데 간단하고 매우 효과적입니다. 전자 공기 조절기는 충전 밸브와 배출 밸브를 사용하여 배출구 압력을 원하는 설정점으로 유지합니다. 작은 내부 압력 센서는 출력 압력을 모니터링하고 디지털 컨트롤러는 필요한 설정점(예: 폐쇄 루프 제어)을 유지하기 위해 내부 밸브의 유량 출력을 조정합니다. 즉, 원하는 압력을 설정하면 조절기(압력 조절기 디지털)가 시스템을 통해 유량이 변경되더라도 이 압력을 유지한다는 의미입니다. 내부 압력 변환기는 충전 또는 배출 밸브의 흐름을 조정하기 위한 즉각적인 피드백을 제공하므로 출력 압력이 정적으로 유지됩니다.

제어 신호가 증가하면 내부 비례 압력 제어 밸브가 활성화되어 내부 파일럿 챔버로 들어가는 압력이 증가합니다. 이런 일이 발생하면 더 많은 입구 압력이 비례 충진 밸브를 통과하여 파일럿 챔버로 전달됩니다. 파일럿실의 압력이 증가하여 다이어프램의 윗면이 작동하게 됩니다. 이로 인해 다이어프램과 연결된 공기 공급 밸브가 열리고, 공급압력의 일부가 출력압력이 됩니다. 이 출력 압력은 압력 센서를 사용하여 제어 회로로 되돌아갑니다. 충전 밸브는 출력 압력이 원하는 제어 신호 설정값과 동일해질 때까지 계속 약간 조정됩니다.
