Regolatore di pressione dell'aria di precisione tipo 100

Il regolatore di pressione dell'aria di precisione Tipo 100 è la nostra offerta più accurata. L'orifizio di spurgo e la capsula di misurazione progettati consentono a questa unità di rimanere in uno stato reattivo e di effettuare regolazioni interne incredibilmente piccole.

Regolatore di pressione dell'aria ad alta precisione

Il Type 100 utilizza una capsula di misura che si espande e si contrae leggermente al variare della pressione di uscita. Questa capsula di misura è essenziale per ottenere un livello di precisione molto elevato. Quando la pressione a valle diminuisce leggermente, la capsula (che è riempita di pressione atmosferica) si espande per applicare una forza aggiuntiva verso il basso alla valvola pilota, aumentando la pressione nella camera pilota. Questa maggiore forza apre leggermente la valvola di alimentazione per aumentare la pressione di uscita. L'opposto accade quando la pressione a valle aumenta e la capsula si contrae.

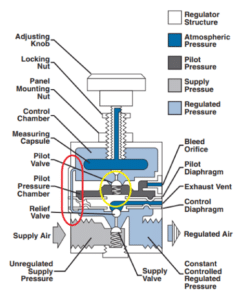

La capsula si trova in una camera di controllo circondata dalla pressione di uscita. Nel dispositivo è presente un canale (cerchiato in rosso) che alimenta questa camera con la pressione di uscita. La molla di avvio (cerchiata in giallo) agisce come forza sulla valvola di alimentazione che la mantiene costantemente leggermente aperta e non permette all'unità di andare a 0 PSI. La pressione è solitamente di circa 1 psi e può essere considerata come una pressione di avvio o di innesco, in quanto alimenta il dispositivo con l'aria in movimento. Senza questa molla, l'unità sarebbe in grado di raggiungere un'uscita di 0 PSI. Tuttavia, se l'unità non avesse questa molla, il dispositivo si affiderebbe alla pressione di alimentazione per alimentare la camera di controllo.

Se la camera di controllo fosse alimentata con la pressione di alimentazione invece che con la pressione di innesco, la capsula non contribuirebbe al controllo dell'unità e la pressione di uscita aumenterebbe fino a quando la pressione di uscita non corrisponde a quella di alimentazione. In un dispositivo a bassa pressione, la capsula di misura verrebbe schiacciata dalla forza della pressione di alimentazione.

Nei casi in cui sia necessario mantenere un elevato livello di precisione in uscita, ma anche poter interrompere l'alimentazione, si consiglia di installare una valvola on/off a monte dell'unità o un solenoide per interrompere la pressione di alimentazione.
