QKL-B3V/HS1V/HS2V
真空壓力控制閥(0~ -101kpa)
分享
該電子式真空比例閥為一個閉迴路設計,由兩個電磁閥、壓力傳感器以及電子迴路控制所組成。根據輸入訊號漸大,真空用電磁閥為開啟狀態,破真空用電磁閥為關閉狀態。因此,抽取真空壓力時透過真空用電磁閥作用於氣導式內部活塞,並致使與活塞連動的排氣閥打開,進而將大氣轉換成負壓,並通過壓力傳感器反饋至控制迴路。在此,該比例閥作動過程中會進行修正動作,直到真空壓力與輸入訊號成比例。高鹿比例閥輸入信號提供了 0-10VDC(電壓)與 4-20mA(電流)及 RS485 ModBus 通訊選擇。監控輸出則有 1-5V、0-10V 及 4-20mA 的選擇。
專門的真空控制方法
真空的使用在許多測試、製造和工業過程中很常見。高鹿專注於以三種不同方式進行閉環真空控制
線上(管路內)真空調節
閉環的真空電控比例閥可根據使用者輸入的命令信號來調節真空泵的真空度。 高鹿 的真空比例閥的真空度調節與命令信號輸入成正比。 真空度範圍可由客戶選擇,最低可到 14.4 psi。真空壓力控制器的回饋信號可用於真空數據採集。QKL-B3V 真空電控比例閥 是一種高精度的真空比例閥,用於直接控制和監控真空度。高鹿的 QKL-B3V 大流量高精度真空電控比例閥讓使用者透過類比信號或 RS485 來調節真空度。QKL-B3V 真空壓力控制器可用於調節真空應用在真空乾燥,真空包裝,灌裝等應用上。如需訂製真空度調節範圍,請聯繫我們的技術團隊。
真空破壞
和線上的電子式真空比例閥相比,在一些應用場景如測試設備和 PVC 管和醫療管冷卻箱裡,真空泵會安裝於連接測試腔體同時持續運作。這些測試腔體通常會些微的漏器。這時真空可經由控制流進去腔體的空氣量來控制,通過我們的閉環真空破壞。腔體裡面的真空可經由使用者給予的輸入信號道閉環的電子真空破壞器來控制。這個裝置可維持腔體內的真空度同時可透過回饋信號來顯示腔體內的真空度。高鹿的 FC 系列流量比例閥以真空破壞的方式來調節腔體真空度,實現高重複性、高精度、高真空度範圍的簡易調節。請參考網頁https://www.genndih.com/cht/cht/流量比例閥.htm
真空產生
高鹿的閉環真空比例閥搭配外部真空傳感器可連結至客戶提供的真空空間使用形成一個閉環的真空發生器。 採用多階段的真空發生器和高鹿的閉環控制器方案可實現更精細的真空度控制。QKL-B3V 真空比例調節閥可透過外部的真空傳感器來實現高精度且遠端的真空控制。如需大流量的真空控制,我們也提供大流量的真空電控比例閥。

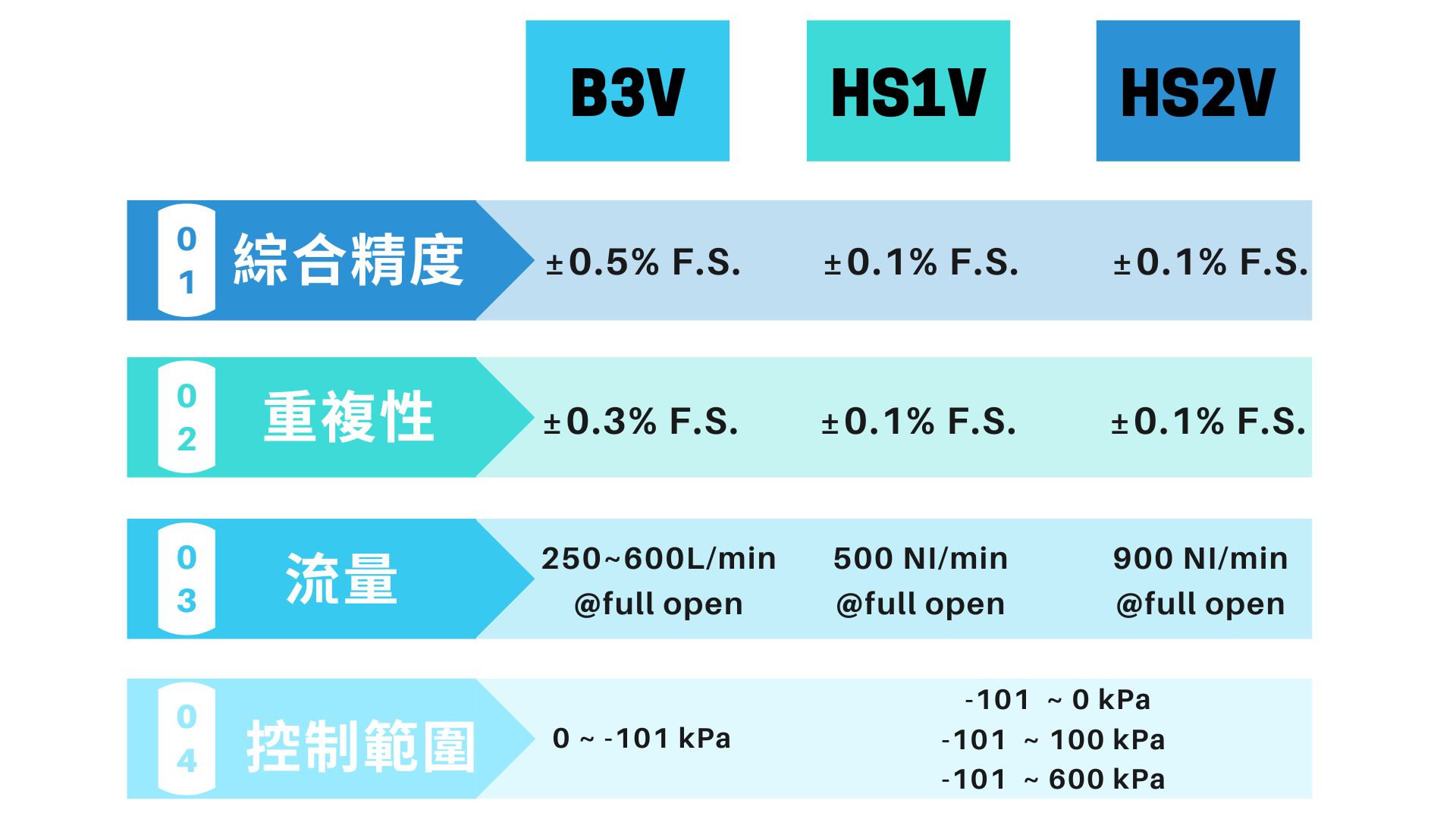

系列 | QKL-B3V | HS1V | HS2V |
---|---|---|---|
輸出壓力 | 0~-101 kpa | ||
輸入信號 | 0-10V/4-20mA | 0-10V/4-20mA/RS485 | 0-10V/4-20mA/RS485 |
監控信號 | 0-10V/4-20mA | 0-10V/4-20mA/RS485 | 0-10V/4-20mA/RS485 |
工作電源 | DC24V (≦4W) | DC24V (40W) | DC24V (40W) |
使用溫度範圍 | 0-70℃ ( 32-158 ⁰F) | 0-60℃ ( 32-140 ⁰F) | 0-60℃ ( 32-140 ⁰F) |
牙口 | G1/4" | PT1/4" | PT1/2" |
重複精度 | ±0.3% F.S. | ±0.1% F.S. | ±0.1% F.S. |
遲滯 | ±0.25% F.S. | ±0.1% F.S. | ±0.1% F.S. |
線性度 | ±0.3% F.S. | ±0.1% F.S. | ±0.1% F.S. |
綜合精度 | ±0.5% F.S. | ±0.1% F.S. | ±0.1% F.S. |
介質 | 真空、潔淨壓縮空氣 | ||
流量 | 250~600L/min | 500 NI/min @1 bar | 900 NI/min @1 bar |
電氣連接 | M12電氣端子(2m) | ||
防護等級 | IP65 | IP54 | IP54 |
