Attualmente, le celle solari al silicio occupano la maggior parte del mercato dell'energia fotovoltaica e sono molto importanti in termini di miglioramento dell'efficienza e controllo dei costi. Essendo una parte importante della produzione di batterie al silicio, la serigrafia degli elettrodi delle batterie al silicio influisce direttamente sulla competitività delle apparecchiature serigrafiche sul mercato in termini di precisione, efficienza e costo delle apparecchiature di stampa.

La serigrafia consiste nell'applicare uno stencil con un'immagine o un motivo al retino per la stampa. Quando il supporto viene posto direttamente sotto il retino con lo stencil, l'inchiostro serigrafico o la vernice passa attraverso l'estrusione della racla. La maglia al centro del retino viene stampata sul supporto. Una delle fasi più importanti è la precisione e la pressione della goccia della racla, che influisce direttamente sullo spessore dello strato e sulla forma della stampa, causando persino il danneggiamento del wafer di silicio a causa della distanza di caduta della racla troppo grande. Pertanto, il controllo della racla è una parte importante della serigrafia. La valvola di pressione proporzionale prodotta da KaoLu offre una soluzione completa per i produttori di apparecchiature serigrafiche, con i vantaggi dell'alta precisione e dell'elevata risposta.

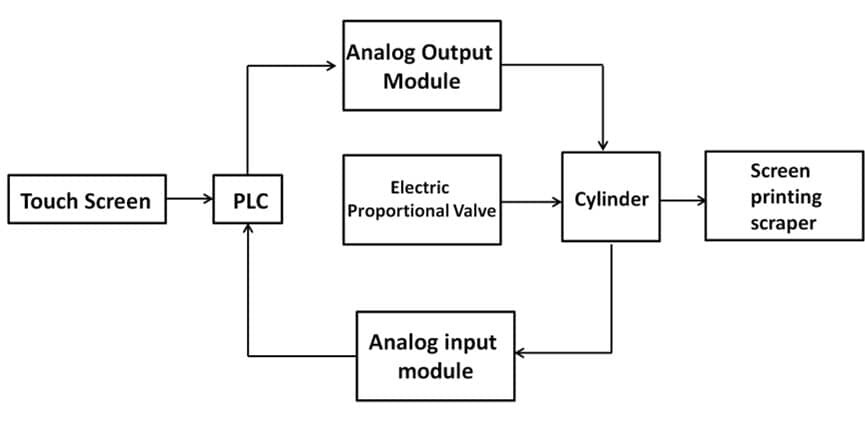

Il regolatore elettronico di pressione dell'aria di KaoLu controlla la pressione corrispondente mediante il controllo del segnale di ingresso e l'uscita controlla il movimento corrispondente del cilindro per spingere la velocità del raschiatore a scendere con precisione all'altezza richiesta e trasmetterla al controllore in tempo reale mediante il segnale di feedback. Si tratta di un metodo di precalcolo del regolatore elettronico di pressione dell'aria, che utilizza le caratteristiche lineari del regolatore elettronico di pressione dell'aria per controllare con precisione la pressione della lama serigrafica e soddisfare la precisione richiesta dal sistema di alimentazione della macchina serigrafica. Il regolatore elettronico di pressione dell'aria di KaoLu adotta una nuova tecnologia che gli consente di raggiungere un'elevata precisione di controllo ed è attualmente ampiamente utilizzato nell'industria della stampa. Il regolatore elettronico di pressione dell'aria KaoLu utilizza componenti pneumatici e sensori a semiconduttore per migliorare la precisione e la risposta regolando il segnale di pressione proporzionale. Il sistema di controllo della pressione della macchina serigrafica è composto da un regolatore elettronico di pressione dell'aria, un raschietto serigrafico, un touch screen, un cilindro e un controllore logico programmabile. Il diagramma schematico è il seguente:

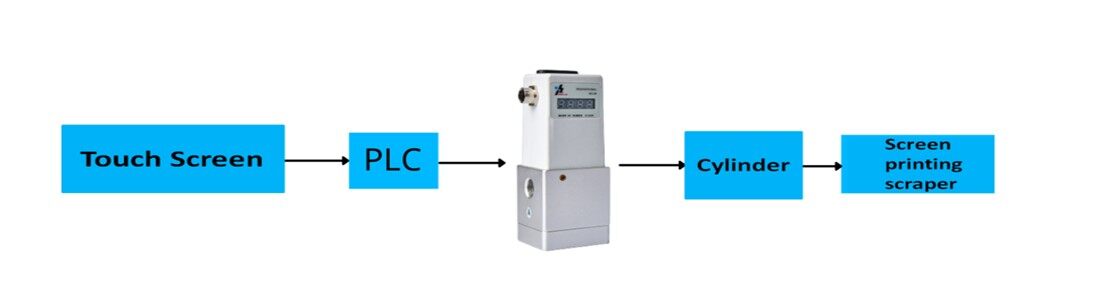

Impostare la pressione di lavoro del raschietto per serigrafia sul touch screen, il controllore PLC la calcola e la converte nella quantità digitale richiesta dal modulo di uscita analogico, il quale emette un determinato valore di tensione alla valvola di pressione proporzionale. Il regolatore elettronico di pressione dell'aria emette la pressione in base al segnale di tensione e il sensore di pressione interno rileva il raggiungimento del valore di pressione impostato, ovvero la regolazione della pressione è completata.

Le valvole di pressione proporzionali non sono utilizzate solo nell'industria delle macchine serigrafiche, ma il regolatore elettronico di pressione dell'aria di KaoLu può essere ampiamente utilizzato nelle applicazioni industriali, nell'industria automobilistica, nell'industria del getto d'inchiostro e nell'industria del soffiaggio.
