QKL-HS0, HS1, HS2
高速壓力比例閥
分享
QKL-HS系列是一款三通電子壓力比例閥。它係由電磁閥、壓力傳感器、精細研磨的閥芯和及電子迴路控制所組成。該系列具有流量大、壓力切換時間極快、精度高、與氧氣和氫氣兼容的特點。使用我們自行開發的內部軟體，可以自定義控制參數，允許用戶建立獨特的壓力曲線，且它可用於模擬和數字命令信號。

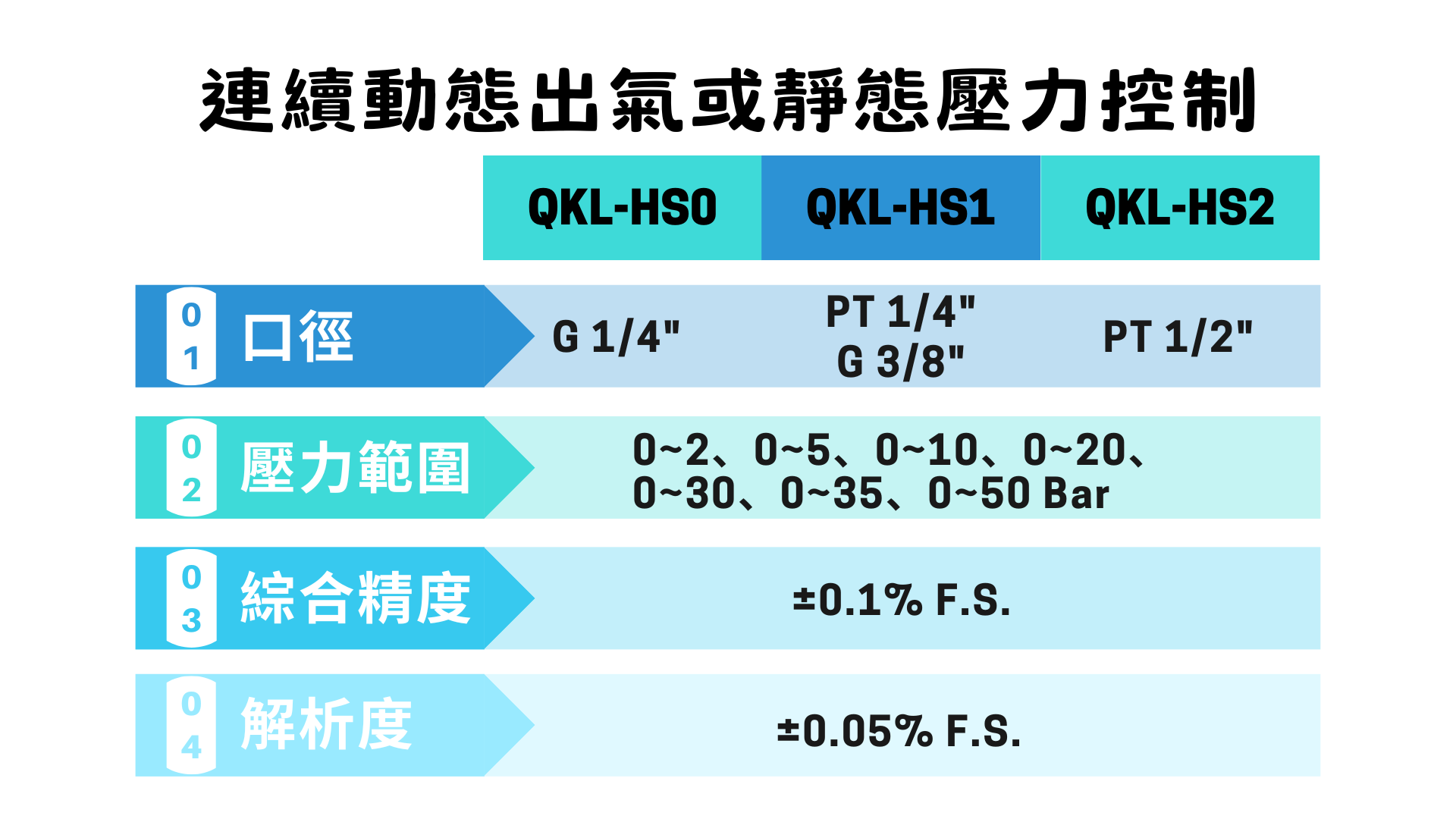

| 系列 | QKL-HS0 | QKL-HS1 | QKL-HS2 | |
|---|---|---|---|---|
| 閥門類型 | 3口2位直動式驅動 | |||
| 材料 | 本體黃銅或鋁合金、軸心不鏽鋼 | |||
| 密封圈 | 氟橡膠 | |||
| 接液材質 | 鋁合金、黃銅、不鏽鋼、氟橡膠(氧氣相容)、全氟橡膠 | |||
| 固定架材質 | 鍍鋅鋼板 | |||
| 口徑 | G 1/4" | G3/8" | PT 1/4" | PT 1/2" |
| **建議最大入氣壓力(bar) | 輸出壓力的1.2倍 | |||
| 輸出壓力 (bar) | 0-10 | *0 – 30 / 0-50 | *0 – 30 / 0-50 | *0 – 30 / 0-50 / 0-80 |
| 工作電源 | DC24V ±10% (≤40W) | |||
| 輸入訊號 | 0-10V / 4-20mA/ RS485 | |||
| 監控信號 | 0-10V / 4-20mA / RS485 | |||
| 流量 | 1600 @10 bar |
6000 @30 bar |
4,800 @30 bar |
11,000 @30 bar |
| 介質 | 無害氣體、一般空氣、無油氣體、無冷凝物氣體、氫氣、氧氣(通過絕熱壓縮測試) |
|||
| 建議過濾器 | 50 µm | |||
| 安裝方向 | 電磁鐵不得朝下 | |||
| 防護等級 | IP 54 | |||
| 重量 | 1kg (本體鋁合金) | 1.2 kg (本體鋁合金) | 2 kg (本體鋁合金) | |
| 環境溫度 | 0 – 60 ⁰C | 遲滯 | < 0.1 % FS | |
| 介質溫度 | 0 – 60 ⁰C | 最小移動量 | < 0.1 % FS | |
| 操作溫度 | 0 – 60 ⁰C | 線性 | < 0.1 % FS | |
| 溫度飄移 | < 1 % / 10K | 重覆性 | < 0.1 % FS | |
| 長期飄移 | < 1 % FS/年 | |||
*如需訂製特別壓力範圍，請洽詢本公司。
**若入氣源會大於建議最大入氣壓力，請與業務洽詢，確認最合適的使用方式。
