QKL-B1H
低压大流量压力比例阀(0-8bar)

分享
此系列大流量比例阀为一个闭回路的电子压力调节设计,系由两个电磁阀、压力传感器以及电子回路控制所组成。根据模拟讯号的输入,由一端电磁阀用来控制进气量,与另一端电磁阀来控制排气量,再透过压力传感器测得压力并回馈于电子回路控制,以达到精确的压力控制。
我们的比例阀输入信号及监控讯号皆提供了 0-10VDC(电压)与 4-20mA(电流)及 RS485 ModBus 通讯可选择。此款比例阀为业界少有的低压力且流量大,最大流量可达 5600L/min(200 scfm),广泛应用于各种产业。
产品特色
- 大流量
- 精度高
- 灵敏度高
产业应用
- 雷射切割
- 泄漏测试
- 张力控制
- 吹瓶机产品成型
- 多段压力控制
系列 | B1H |
---|---|
输入讯号 | 0-10V / 4-20mA / RS485 |
输出压力 | 1-120 psi |
输入最大压力 | 9 bar (131 psi) |
监控信号 | 0-10V / 4-20mA / RS485 |
工作电源 | DC24V (≦4W) |
响应时间 | 1S |
介质 | 洁净压缩空气或搭配 5µm 过滤器 |

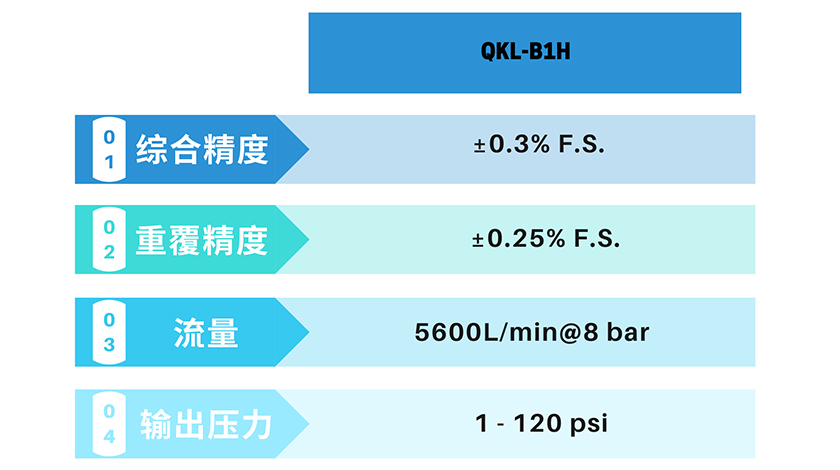

重复精度 | ±0.25% F.S. |
迟滞 | ±0.25% F.S. |
线性度 | ±0.3% F.S. |
综合精度 | ±0.3% F.S. |
灵敏度 | 0.1bar |
流量 | 5600L/min @ 8bar |
使用温度范围 | 0 ~ 70 ⁰C (0~158 ⁰F) |
牙口 | G 1/2" |
底座材质 | 铝合金 |
接液材质 | 铝合金、不锈钢、丁晴橡胶 |
电气连接 | M12电气端子(2m) |
防护等级 | IP 65 |
重量 | 1600 g |
