QKL-B1T/QKL-B3-AI
低压电气比例阀(0-8bar)

分享
此为一个闭回路设计,由两个电磁阀、压力传感器以及电子回路控制所组成。根据接收到的模拟讯号输入,由一端电磁阀用来控制进气量,与另一端电磁阀来控制排气量,透过压力传感器测量得到并回馈于电子回路控制,以达到精确的压力比例控制,该比例阀适合针对随时需要精准调控压力变化,与监控压力值的产业。
比例阀输入信号提供了 0-10VDC(电压)与 4-20mA(电流)及 RS485 ModBus 通讯选择。监控输出则有 1-5V、0-10V 及 4-20mA 的选择。B1T、B3-1、B3-1A 系列为内部压力传感器 B2T、B3-2 系列为搭配外部压力传感器(※适合用于远程造成压差的环境条件下)压力比例阀,除了会自行调控达到恒压以外,还能回馈参数到机台上做监控,排除压力值不准或压差造成的震荡问题。
本产品皆符合 CE 认证、SGS、RoHS、ISO13485 等认证。
产品特色
- 体积小
- 精度高
- 灵敏度高
- 广泛的压力范围
产业应用
- 雷射切割
- 泄漏测试
- 张力控制
- 吹瓶机产品成型
- 多段压力控制

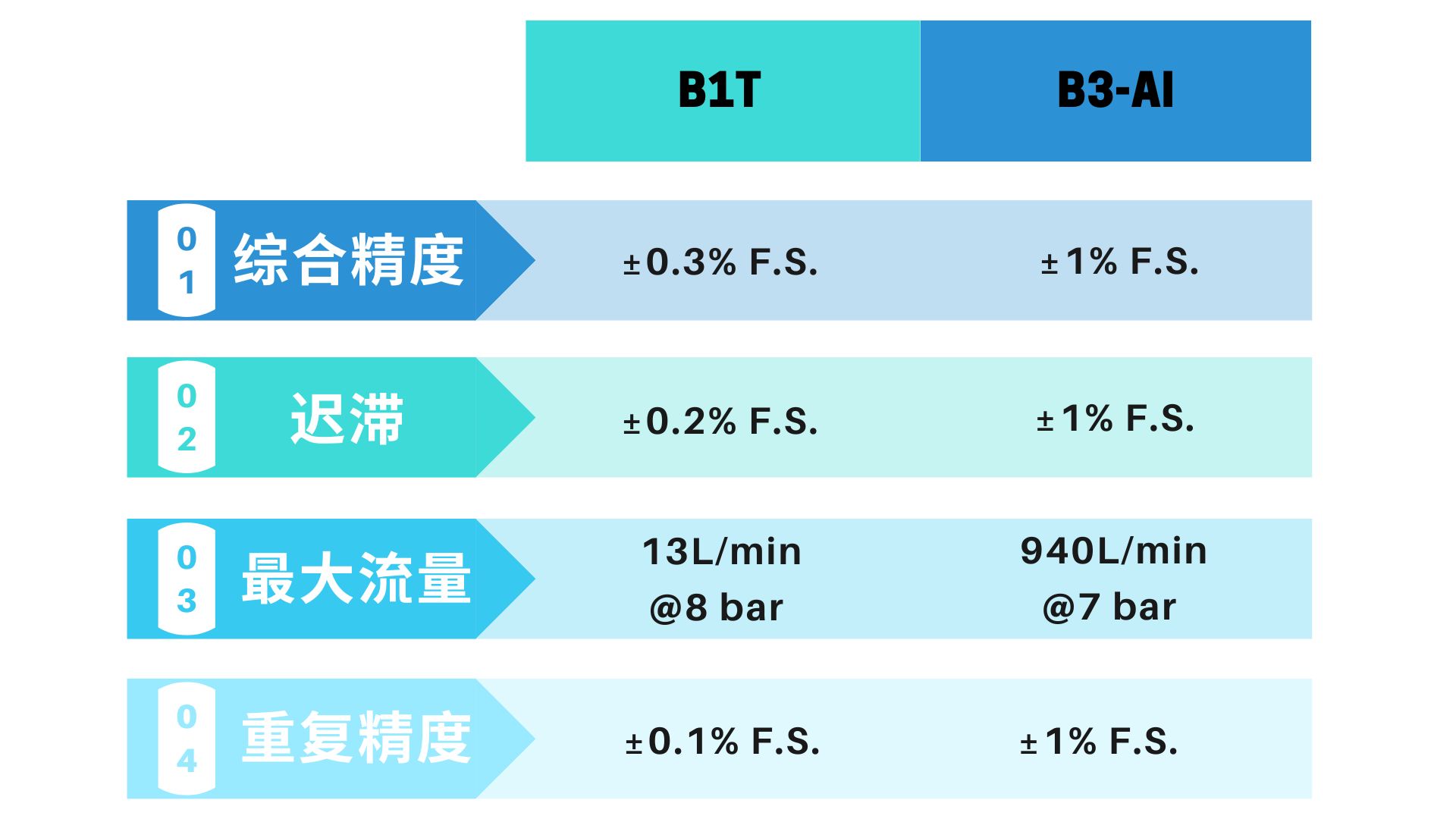

系列 | B1T | B3-AI(经济型) | ||
---|---|---|---|---|
输入信号 | 0-10V / 4-20mA / RS485 | |||
输出压力 | 0-2bar (29psi) |
0-4bar (58psi) |
0-8bar (116psi) |
0-7bar (102psi) |
*建议最大进气压力 | 3bar (43psi) |
5bar (73psi) |
9bar (131psi) |
8bar (116psi) |
监控信号 | 1-5V / 0-10V / 4-20mA / RS485 | |||
工作电源 | DC24V (≦4W) | |||
响应时间 | 0.8S | |||
介质 | 洁净压缩空气或配合 5µm 过滤器 | |||
重复精度 | ±0.1% F.S. | ±1% F.S. | ||
迟滞 | ±0.2% F.S. | ±1% F.S. | ||
线性度 | ±0.3% F.S. | ±1% F.S. | ||
综合精度 | ±0.3% F.S. | ±1% F.S. | ||
流量 | 4L/min @2bar |
7L/min @4bar |
13L/min @8bar |
940L/min @7bar |
使用温度范围 | 0-70 ⁰C (32-158 ⁰F) | |||
接口螺纹 | PT 1/8" | G1/4" | ||
底座材质 | 铝合金 | |||
接液材质 | 铝合金、不锈钢、丁腈橡胶 | |||
固定架材质 | 镀锌钢板 | |||
电气连接 | M12 电气端子(2m) | |||
防护等级 | IP 65 | |||
阀体操作次数 | 超过 10 亿次 | |||
重量 | 420 g | 440 g |
*若进气源大于建议最大进气压力,请与业务联系,确认最合适的使用方式。
