• 저압 비례 조절기(0-8bar)
저압 비례 조절기(0-8bar)
제품 시리얼: QKL-B1T.B2T/QKL-B3-1.B3-2/QKL-B3-1A

이 시리즈는 2개의 솔레노이드 밸브, 내부 압력 변환기 및 전자 제어 장치로 구성된 완전한 폐쇄 루프 서보 시스템입니다. 아날로그 신호를 기반으로 압력은 정확한 압력을 유지하기 위해 두 개의 솔레노이드 밸브로 제어됩니다. 하나의 밸브는 입구 제어 기능을 하고 다른 밸브는 배기 기능을 합니다. 압력 출력은 전자 제어 장치에 피드백 신호를 제공하는 내부 또는 외부 피드백 압력 변환기에 의해 측정됩니다. 레귤레이터는 항상 정확한 압력 변화가 필요하고 압력 값을 모니터링해야 하는 산업에 적합합니다. 3가지 입력 신호 선택 가능: 0-10VDC, 4-20mA 또는 RS485 Modbus. 모니터 신호는 1-5V, 0-10V 또는 4-20mA 중에서 선택할 수 있습니다. 내부 압력 변환기는 B1T, B3-1 및 B3-1A 시리즈와 함께 제공되는 반면 B2T 및 B3-2는 피드백을 위해 외부 압력 변환기를 사용합니다(용기가 조절기에서 멀리 떨어져 있을 때 이상적).
우리의 모든 제품에는 ISO13485 품질 시스템과 함께 CE, SGS, RoHS 인증이 있습니다.

특징
◆ 소형
◆ 고정밀
◆ 고감도
◆ 넓은 압력 범위

산업 응용
◆ 레이저 커터
◆ 누출 테스터
◆ 장력 조절
◆ 페트병 성형기
◆ 다단계 압력 제어
유형 B1T, B2T B3-1, B3-2 B3-A
입력 신호 0-10V / 4-20mA/ RS485 0-10V / 4-20mA
출력 범위 0-2바
(29psi)
0-4바
(58psi)
0-8바
(116psi)
0-4바
(58psi)
0-8바
(116psi)
0-8bar(116psi)
공급 압력 최대 제안 3바
(43psi)
5바
(73psi)
9바
(131psi)
5바
(73psi)
9바
(131psi)
9bar(131psi)
최대 작동 압력 9바(131psi)
모니터 출력 1-5V / 0-10V / 4-20mA 0-10V / 4-20mA
전원 공급 장치 DC24V(≤4W)
응답 0.8초
중간 깨끗한 압축 공기 또는 5μm 필터 사용

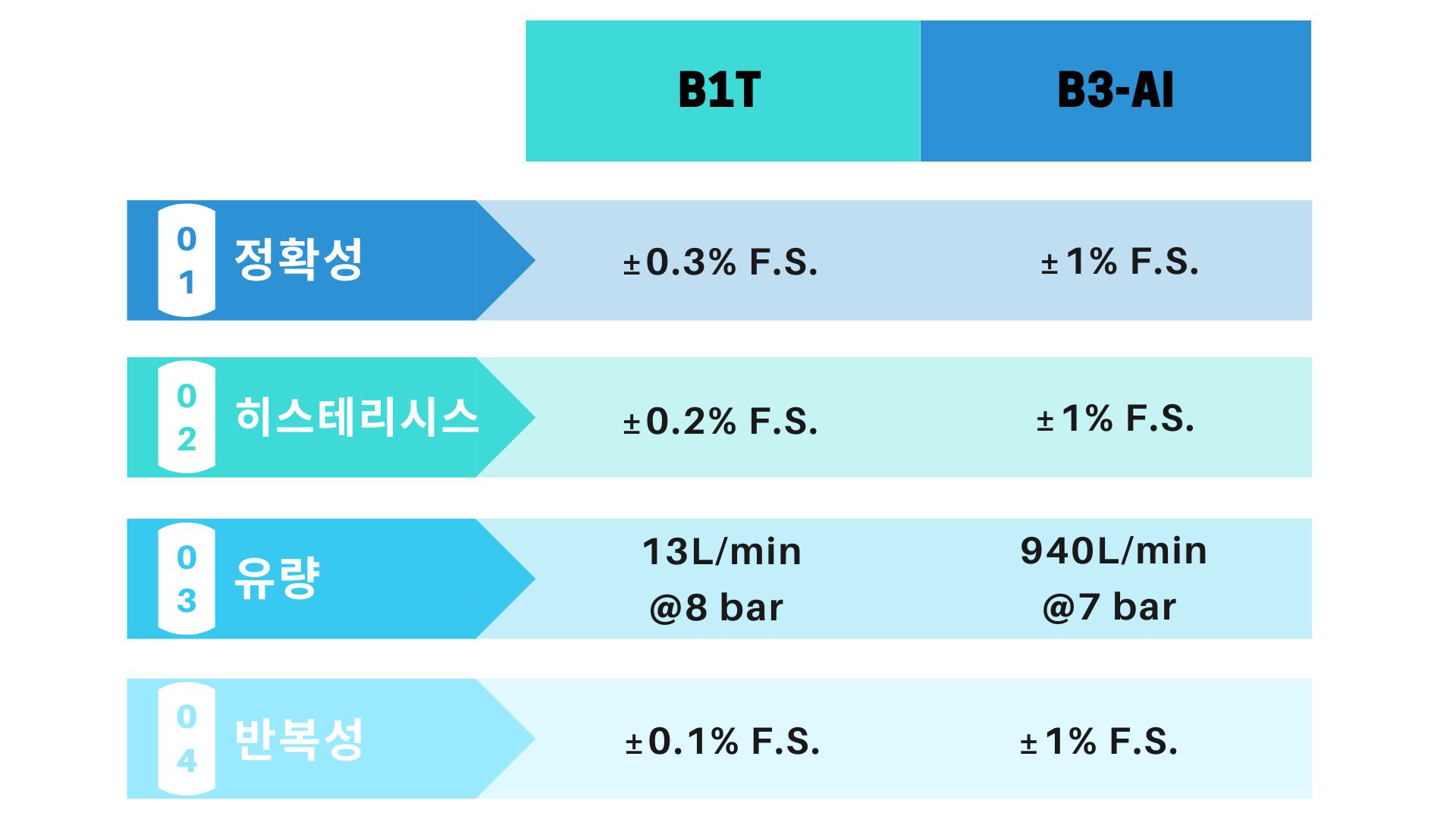

반복성 ±0.1%FS ±0.5%FS
히스테리시스 ±0.1%FS ±0.1%FS ±0.2%FS ±0.25%FS ±0.6%FS
선형성 ±0.1%FS ±1%FS
정확성 ±0.3%FS ±0.5%FS
유량 4L/분
@2바
8L/분
@4bar
16L/분
@8bar
1200L/min@8bar 1200L/min@8bar
온도 범위(작동) 0-70⁰C(32-158⁰F)
포트 크기 G1/8" G1/4"
매니폴드 재질 알류미늄
전기적 연결 M12 커넥터(2m)
침입 방지 IP 65
라이프 사이클 10억 번 이상
무게 420g 550g 430g
시리즈 유형   입력 신호   모니터 출력   마운팅 브라켓   압력과 흐름   디스플레이 유닛
QKL- B1T - 이자형 - - - P8 -
  B1T: 내부 피드백이 있는 저유량   **E: 0-10V   C:0-10V   엠:엠 타입   B1T, B2T용
P2:0 - 2바, 8LPM
P4:0 - 4바, 10LPM
P8:0 - 8바, 20LPM
  S:psi
B2T: 외부 피드백이 있는 저유량 A: 4-20mA A:4-20mA 엘:엘 타입 유:바
B3-1: 내부 피드백이 있는 고유량 R: RS485 모드버스 D:1-5V   B3-1, B3-2용
P4:0 - 4바, 320LPM
P8: 0 - 8바, 640LPM

B3-2: 외부 피드백이 있는 고유량
*B3-A: 내부 피드백이 있는 고유량       B3A의 경우
P8:0 - 8바, 640LPM


*B3-A는 경제형으로 8바만 있습니다. B3-A에는 RS485 모드버스 인터페이스가 없고 1-5V 모니터 출력이 없습니다.
** 명령 신호 유형 0-10V의 경우 최소 구동 전류는 50mA입니다.
★맞춤형 압력 범위는 당사에 문의해 주십시오.


배선도는 평면도에서 보여줍니다.


아니. 색깔 기능
1 푸른 24V DC 전원(-)
명령 (-)
출력 모니터(-)
2nd루프 변환기 0 -10 V(-)
2 갈색 24V DC 전원(+)
2nd루프 변환기 4 - 20mA(+)
검은색 모니터 출력(+)
4 하얀색 0-5V 명령(+)
0-10V 명령(+)
4-20mA 명령(+)
5 회색 RS485(D-)
6 녹색 2nd루프 변환기 0 -10 V(+)
2nd루프 변환기 4 - 20mA(-)
7 - -
8 빨간색 RS485(D+)

** 경고: 내부 센서의 손상을 방지하려면 연결 시 연결 소켓을 돌리지 마십시오.


제품 주의사항

설치
밸브는 모든 위치에 장착할 수 있습니다. 매우 낮은 압력 제어를 위해 수직으로 장착할 때 가장 잘 작동합니다.
그리고 40c.c.의 최소 폐쇄 엔드 볼륨을 확인하십시오. 적절한 기능을 허용합니다.

※배관 전의 준비
배관을 연결하기 전에 반드시 에어로 충분히 불어내거나(플러싱) 세척하여 파이프 내부의 칩, 절삭유 및 기타 이물질을 제거해야 합니다.
실란트 테이프 포장
배관, 피팅류 등을 나사체결하는 경우에는 배관나사의 절분이나 Seal재가 배관내로 들어가지 않도록 하십시오. 실란트 테이프를 사용하는 경우 나사산 끝에 1.5~2개의 나사산이 노출되도록 남겨둡니다.

운영 환경
  1. 부식성 가스, 화학약품, 해수분위기가 있는 곳 또는 이와 접촉하는 장소에서 사용하지 마십시오.
  2. 본체가 물, 증기, 먼지 등이 닿는 장소에서는 EXH포트, 전자밸브 EXH포트, 내장 레귤레이터 EXH포트를 통해 수분이나 먼지가 본체에 들어가 문제.
  3. 직사광선이 닿는 장소에서는 보호 덮개 등을 설치하십시오.
  4. 열원 근처에서는 복사열을 차단하십시오.
  5. 물방울, 기름, 용접 스패터 등이 접촉하는 장소에서는 적절한 보호 조치를 취하십시오.

급기
  1. 압축 공기, 질소, 산소 또는 아르곤을 유체로 사용할 수 있습니다.
  2. 약품, 유기용제를 함유한 합성유, 염분, 부식성 가스 등이 포함된 압축 공기는 파손 및 오동작의 원인이 되므로 사용하지 마십시오.
  3. 산소가 유체로 사용되면 심각하고 예상치 못한 위험을 초래할 수 있습니다. 그러나 위험 및 경제적 손실의 위험을 관리하고 통제하는 것은 가능합니다. 제품을 안전하게 사용하기 위해서는 적절한 지식을 가진 사람만 취급하고 적절한 자격을 갖춘 전문가의 지원을 받아야 합니다.
  4. 산소 가스는 연소에 대한 물질의 민감성을 증가시킵니다. 산소 가스는 마찰열과 정전기에 의해 점화될 수 있습니다. 산소가 점화되면 금속 및 씰 재료가 연소됩니다. 따라서 배관을 충분히 플러싱하고 금속가루, 먼지 등의 이물질이 제품에 들어가지 않도록 적절한 필터를 장착하여 주십시오.
  5. 내화성 안전기준을 고려하여 고장시 화재 및 폭발을 방지할 수 있는 안전장치(산소가스 공급을 차단하는 회로 등)를 설치하여 안전대책을 강구하십시오.
  6. 제품에는 배기구가 약간 있으므로 배관을 연결하여 산소를 배출하십시오. 배기구를 막지 마십시오.

보증
KaoLu Ent. Co. Ltd. 제품은 제조일로부터 6개월 동안 재료 또는 제조상의 결함에 대해서만 원 구매자에게 보증됩니다. 이 보증에 따른 KaoLu의 책임 범위는 KaoLu의 선택에 따라 결함이 있는 장치의 수리 또는 교체로 제한됩니다. KaoLu는 부적절한 설치 또는 여과가 발생한 경우 이 보증에 따라 책임을 지지 않습니다.
